Ce que fait cet appareil
Le CPL fait circuler des données sur les câbles électriques déjà présents dans les murs. Un boîtier se branche près de la box et reçoit un câble Ethernet, le second se branche dans la pièce à desservir et fournit à son tour une prise réseau. Le trajet emprunte le circuit électrique du logement, ce qui évite de tirer un câble à travers un couloir ou de percer un plancher. À l’arrivée, l’appareil raccordé dispose d’une liaison filaire, plus régulière qu’un Wi-Fi capté de loin, sans les allers-retours propres à la répétition de signal.
C’est une réponse adaptée aux logements anciens à murs épais, aux étages que le Wi-Fi atteint mal, ou à un poste fixe qui a besoin d’une connexion stable : télétravail, console de jeu, décodeur, serveur de fichiers domestique. La paire fournie couvre un trajet, d’une prise à une autre, dans la limite de 300 m de câble électrique. Le chiffrement AES 128 bits protège les échanges vis-à-vis d’un voisin qui partagerait le même réseau électrique, et les boîtiers passent en veille quand plus aucun trafic ne circule.
À vérifier avant de commander
- Le CPL ne diffuse pas de Wi-Fi. Ces boîtiers apportent une prise Ethernet, rien de plus : l’appareil de destination doit être raccordé par câble.
- Même installation, même tableau. Les deux prises doivent appartenir au même circuit électrique. Un compteur différent, un garage alimenté séparément ou une phase distincte peuvent empêcher la liaison ou la dégrader fortement.
- Branchement direct au mur. Une multiprise, surtout parafoudre ou filtrée, atténue ou coupe le signal. Prévoyez une prise murale libre pour chaque boîtier.
- 1000 Mb/s reste une valeur théorique. Le débit constaté dépend de l’âge du câblage, de la longueur réelle du trajet et des appareils qui perturbent la ligne : blocs d’alimentation, plaques de cuisson, variateurs. Il se situe en pratique très en dessous de ce chiffre.
- Les 300 m se comptent en câble, pas à vol d’oiseau. Le fil électrique passe par le tableau : deux pièces mitoyennes peuvent être séparées par un long parcours réel.
- Deux boîtiers couvrent un seul trajet. Pour desservir une troisième pièce, il faut ajouter un boîtier de même norme, non inclus dans ce colis.
Caractéristiques
| Norme | HomePlug AV2 |
|---|---|
| Débit théorique | 1000 Mb/s sur le réseau électrique |
| Ports | 1 port Ethernet Gigabit par boîtier |
| Portée | jusqu’à 300 m de câble électrique |
| Chiffrement | AES 128 bits |
| Appairage | bouton de synchronisation |
| Mode veille | mise en veille automatique |
| Alimentation | prise secteur, 230 V |
| Consommation | environ 3 W par boîtier en fonctionnement |
Contenu du colis

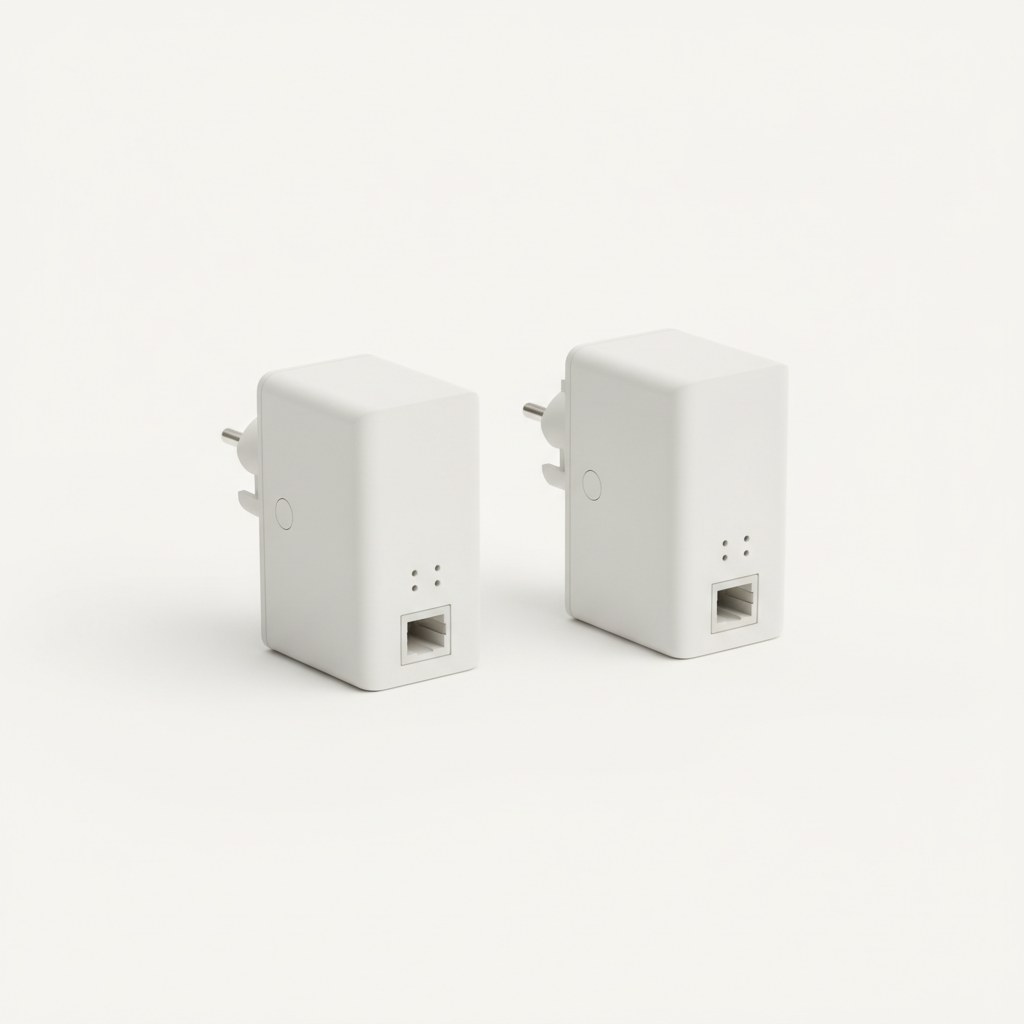

- Deux boîtiers CPL
- Deux câbles Ethernet de 1 m
- Un guide de mise en route
Installation
- Branchez le premier boîtier sur une prise murale proche de la box, puis reliez-le à un port Ethernet libre de celle-ci avec un des câbles fournis.

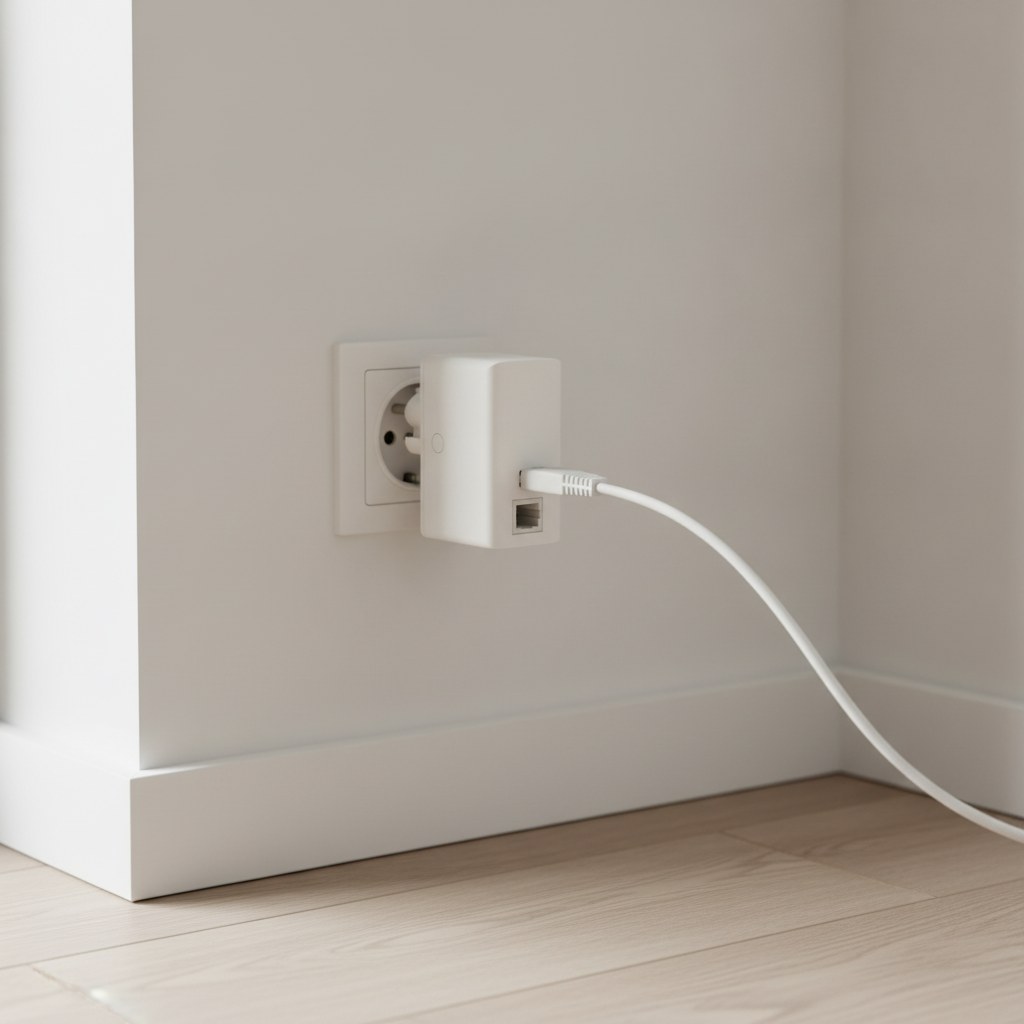

- Branchez le second boîtier sur une prise murale de la pièce à desservir.
- Appuyez sur le bouton de synchronisation du premier boîtier, puis sur celui du second dans les deux minutes : les témoins indiquent l’appairage une fois la liaison chiffrée établie.
- Raccordez l’appareil de destination au port Ethernet du second boîtier avec le deuxième câble.
- Si la liaison reste instable, essayez une autre prise murale du même circuit et éloignez les blocs d’alimentation branchés juste à côté.
Questions fréquentes
Cela fonctionne-t-il dans une maison ancienne ?
Souvent oui, mais le résultat dépend du câblage en place et du parcours entre les deux prises. Un circuit refait récemment donne de meilleurs débits qu’une installation ancienne aux nombreuses dérivations. Le seul moyen de savoir consiste à tester plusieurs prises sur le même circuit.
Les boîtiers diffusent-ils du Wi-Fi ?
Non. Chaque boîtier fournit un port Ethernet Gigabit, la liaison vers l’appareil final se fait donc par câble. Pour couvrir une pièce en sans fil, il faudrait raccorder au CPL un équipement qui émet du Wi-Fi.
Mon voisin peut-il capter les données qui circulent ?
Le CPL peut se propager au-delà du logement quand le réseau électrique est partagé. C’est la raison du chiffrement AES 128 bits, activé lors de l’appairage par bouton : seuls les boîtiers appairés entre eux échangent des données lisibles. L’appairage est donc une étape à faire, pas une option.
Peut-on ajouter un troisième boîtier plus tard ?
Oui, un boîtier supplémentaire de norme HomePlug AV2 peut rejoindre le réseau existant par le même bouton de synchronisation. Il n’est pas compris dans ce colis, qui contient deux boîtiers. La bande passante disponible se partage alors entre les points raccordés.
Quelle consommation en usage permanent ?
Environ 3 W par boîtier en fonctionnement, d’après les caractéristiques. Une mise en veille automatique intervient quand plus aucun trafic ne circule. Aucune valeur de consommation en veille n’est indiquée.
Faut-il un câble Ethernet en plus ?
Deux câbles d’un mètre sont fournis, un pour chaque extrémité. Ils suffisent si la box et l’appareil de destination sont proches de leur prise murale respective. Au-delà, il faudra un cordon plus long, à prévoir séparément.
