Le connecteur USB-C est une forme mécanique, pas une promesse de performance. Deux câbles au dessin identique peuvent différer d’un facteur 160 en débit et d’un facteur quatre en puissance, sans que rien ne le signale de l’extérieur. Cet article détaille ce que transporte réellement chaque type de câble, comment le reconnaître sans son emballage et pourquoi un écran externe reste parfois noir.
Un connecteur, plusieurs protocoles indépendants
La prise USB-C compte 24 broches. Une partie transporte l’alimentation (VBUS et masse), deux broches dites CC servent à la négociation entre les deux extrémités, une paire D+/D- porte l’USB 2.0, quatre paires différentielles portent les hauts débits, et deux broches auxiliaires appelées SBU sont réservées aux modes alternés. Rien n’oblige un câble à raccorder l’ensemble.
Un câble limité à l’USB 2.0 relie l’alimentation, la masse, les broches CC et l’unique paire D+/D-. Les quatre paires haut débit ne figurent pas dans le faisceau, les broches SBU non plus. Ce câble reste conforme à la norme. Il peut alimenter un ordinateur portable à 240 W et rester incapable de transporter le moindre pixel.
Trois familles de capacités cohabitent donc dans le même connecteur, et elles sont indépendantes les unes des autres : le protocole de données, la puissance admissible, les modes alternés vidéo. Un câble peut couvrir l’une et ignorer les deux autres, sans que sa forme extérieure change d’un millimètre.
Le débit, d’un facteur 160 entre les extrêmes
Le chiffre affiché sur un emballage est un débit de ligne, pas un débit de fichiers. L’USB 5 Gb/s encode les données en 8b/10b : dix bits transitent pour huit bits utiles, soit 20 % de la bande passante consommée par le codage. À partir de 10 Gb/s, le codage passe en 128b/132b et ne coûte plus que 3 % environ. S’ajoutent ensuite le protocole de stockage, le système de fichiers et la vitesse du support lui-même.
| Appellation | Débit de ligne | Débit utile constaté | Longueur passive |
|---|---|---|---|
| USB 2.0 | 480 Mb/s | 35 à 45 Mo/s | 4 m |
| USB 5Gbps (USB 3.2 Gen 1) | 5 Gb/s | 400 à 450 Mo/s | 2 m |
| USB 10Gbps (USB 3.2 Gen 2) | 10 Gb/s | 950 Mo/s à 1,1 Go/s | 1 m |
| USB 20Gbps (USB 3.2 Gen 2×2) | 20 Gb/s | 1,8 à 2,1 Go/s | 1 m |
| USB4 40Gbps | 40 Gb/s | 3 à 3,5 Go/s | 0,8 m |
| USB4 Version 2.0 (USB 80Gbps) | 80 Gb/s | selon le contrôleur | 0,8 m |
La colonne des longueurs explique une bonne partie des déceptions. Un câble passif de 2 m ne tiendra pas 40 Gb/s : au-delà d’environ 0,8 m, il faut une électronique active dans les connecteurs, ce qui change la construction et le prix. Les cordons de 3 m annoncés en haut débit sont donc soit actifs, soit optiques, soit limités en réalité à l’USB 2.0.
USB4 Version 2.0 atteint 80 Gb/s grâce à une modulation PAM3 cadencée à 25,6 Gbaud sur deux voies par sens, et sait basculer en mode asymétrique à 120 Gb/s dans un sens contre 40 Gb/s dans l’autre, ce qui sert surtout à l’affichage. Encore faut-il que le contrôleur de la machine, le câble et le périphérique gèrent tous les trois cette version. Le maillon le plus lent impose sa loi : brancher un câble 80 Gb/s sur un port USB 2.0 ne produira jamais plus de 480 Mb/s.
La puissance et le rôle de la puce e-marker
Sans aucune négociation, un port USB-C fournit 5 V et 500 mA en USB 2.0, soit 2,5 W, ou 900 mA en USB 3, soit 4,5 W. Les résistances de configuration placées sur les broches CC permettent d’annoncer 1,5 A ou 3 A sous 5 V, donc 7,5 W ou 15 W, toujours sans échange numérique.
Au-delà, l’USB Power Delivery prend le relais. La plage standard (SPR) propose quatre tensions fixes : 5, 9, 15 et 20 V. Le courant plafonne à 3 A par défaut, ce qui donne les 60 W que l’on trouve sur la majorité des câbles vendus pour la charge. Monter à 5 A, donc à 100 W sous 20 V, exige un câble électroniquement marqué. Une puce e-marker logée dans un connecteur répond alors à l’interrogation de la source et déclare le courant admissible, la version USB gérée et le type de construction.
La plage étendue (EPR), introduite avec Power Delivery 3.1, ajoute trois tensions : 28, 36 et 48 V. Le maximum de 240 W correspond à 48 V sous 5 A. Un câble EPR doit embarquer une puce déclarant 50 V et 5 A, et présenter une tension de tenue d’au moins 53,65 V. Un câble 100 W ordinaire ne convient pas, même s’il accepte bien 5 A : la source l’interroge, ne voit pas la déclaration EPR et reste dans la plage standard.

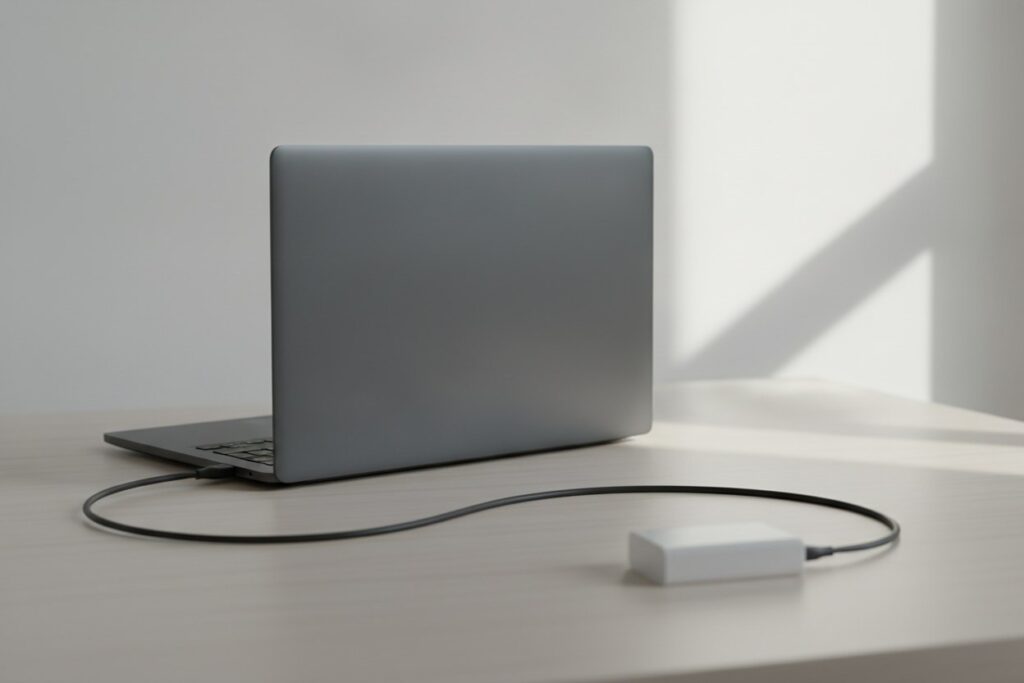

Deux garde-fous complètent le dispositif côté chargeur. Un bloc de moins de 140 W ne propose ni 36 ni 48 V, et un bloc de moins de 180 W ne propose pas 48 V. La conséquence pratique se vérifie tous les jours : une alimentation de 240 W reliée à une machine par un câble 60 W délivrera 60 W. Rien ne clignote, aucun message n’apparaît, la charge est simplement quatre fois plus lente.
La limite du mécanisme tient en une phrase : la puce déclare, elle n’impose rien. Un câble mal conçu peut annoncer 5 A avec des conducteurs trop fins pour les tenir. Seule la certification USB-IF vérifie par des tests que le marquage correspond à la construction réelle, ce qui explique l’existence de logos moulés indiquant conjointement la puissance (60 W ou 240 W) et le débit (5, 10, 20, 40 ou 80 Gb/s).
La vidéo passe par le mode alterné DisplayPort
Le mode alterné DisplayPort ne convertit pas de l’USB en image. Il réquisitionne les paires haut débit du câble pour y faire circuler un signal DisplayPort natif. Deux configurations coexistent. En affectation à quatre voies, les quatre paires servent l’image et l’USB 3 disparaît : seul l’USB 2.0 subsiste sur la paire D+/D-. En affectation à deux voies, deux paires vont à l’image et deux restent aux données, ce qui explique pourquoi une station d’accueil ralentit parfois ses ports dès qu’un écran est branché.
Les ordres de grandeur aident à situer les limites. En DisplayPort 1.4, chaque voie transporte 8,1 Gb/s, soit 32,4 Gb/s de ligne sur quatre voies, ramenés à 25,92 Gb/s utiles par le codage 8b/10b. Une définition 3840 × 2160 à 60 Hz en 8 bits par couleur réclame environ 12,5 Gb/s : elle tient donc même sur deux voies, qui offrent 12,96 Gb/s utiles, avec une marge très mince. Le 4K à 120 Hz ou le 8K à 60 Hz imposent quatre voies, le plus souvent avec la compression DSC. DisplayPort 2.1 en UHBR20 monte à 20 Gb/s par voie, soit 80 Gb/s sur quatre voies, et réclame un câble certifié pour cette classe.
Un écran externe qui reste noir relève presque toujours de l’une de ces cinq causes :
- le câble est limité à l’USB 2.0 et ne possède pas les paires nécessaires ;
- le port de la machine ne gère pas le mode alterné, cas fréquent sur les ordinateurs portables d’entrée de gamme et sur beaucoup de cartes mères de bureau, où le port USB-C sert aux données et à l’alimentation seulement ;
- l’adaptateur vers HDMI contient un convertisseur dont le plafond est plus bas que celui du câble, les modèles les plus économiques s’arrêtant à HDMI 1.4, donc à 4K 30 Hz ;
- le câble est passif et trop long pour le débit demandé ;
- une station d’accueil partage un flux unique entre plusieurs sorties et retombe sur une définition inférieure.
USB4 procède autrement. Au lieu de réaffecter des broches, il encapsule le flux DisplayPort dans son propre transport et lui alloue dynamiquement de la bande passante, en concurrence avec les données. Un même câble USB4 40 Gb/s peut donc porter un écran et un boîtier de stockage en même temps, les deux se partageant le tuyau.
Identifier un câble sans sa notice
Le marquage moulé sur le connecteur reste l’indice le plus fiable quand il existe. Les logos certifiés associent un chiffre de puissance et un chiffre de débit sur la même icône. Leur absence ne prouve pas l’incapacité du câble, elle prive simplement de toute garantie.

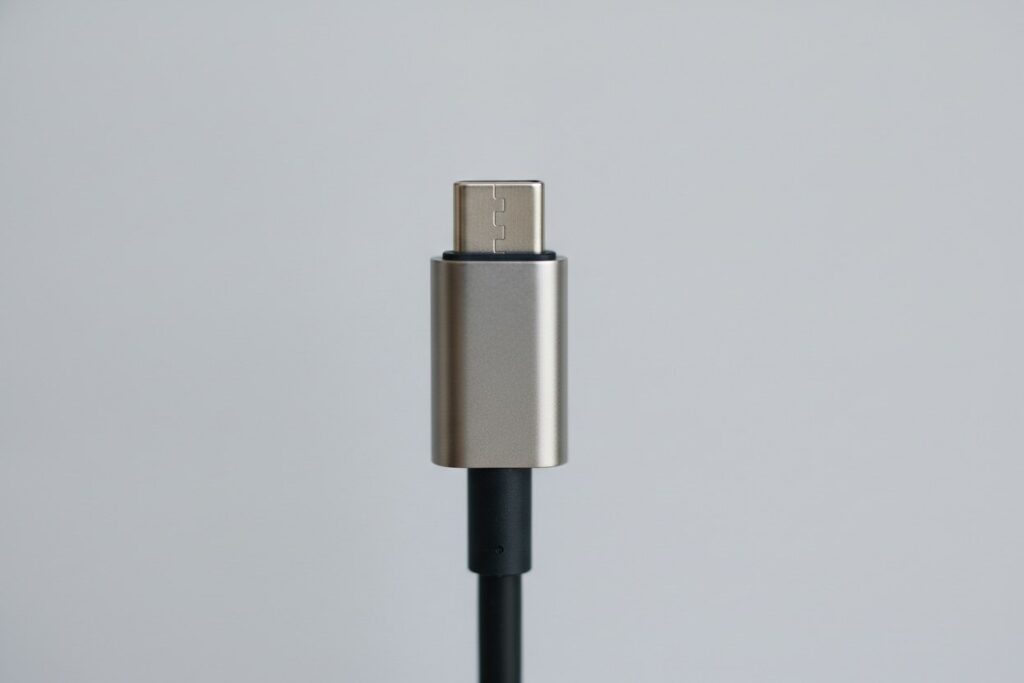

L’inspection visuelle du plot de contacts donne une indication immédiate. Un connecteur entièrement câblé présente une rangée continue de contacts dorés sur chaque face. Un câble limité à l’USB 2.0 ne raccorde qu’une partie de ces positions : les contacts se regroupent aux extrémités et laissent un vide au centre. La différence se voit à l’œil nu sous une lumière rasante.

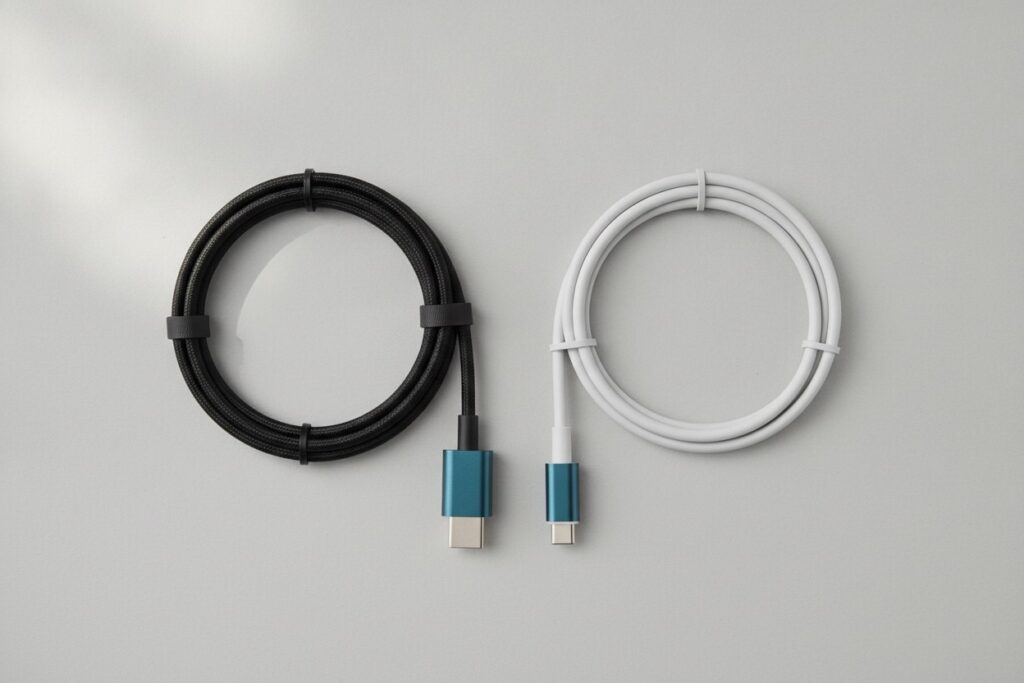

La géométrie renseigne également. Un câble portant quatre paires blindées en plus des conducteurs de puissance est nettement plus épais et plus raide qu’un simple cordon de charge. Un fil fin et souple de 2 m n’a matériellement pas la place d’accueillir ces paires dans de bonnes conditions.
Le test logiciel tranche définitivement. Le rapport matériel du système ou le gestionnaire de périphériques indique la vitesse de liaison négociée pour le périphérique branché ; sous Linux, la commande lsusb -t affiche le débit de chaque niveau de l’arborescence. La méthode consiste à brancher un boîtier pour disque SSD connu, à lire la vitesse annoncée, puis à changer de câble sans rien toucher d’autre. Une copie réelle de plusieurs gigaoctets confirme le verdict.
Une fois le classement établi, il vaut mieux marquer les câbles, par une gommette ou un anneau de couleur à chaque extrémité. Les cordons de charge seule gardent toute leur utilité : pour alimenter une machine à 240 W, l’absence de paires haut débit ne coûte rien, et leur longueur devient un avantage.
Trois symptômes et leur cause la plus probable
La charge plafonne sous ce que le chargeur annonce. Le câble vient en premier : sans puce e-marker déclarant 5 A, le plafond est de 60 W, et sans déclaration EPR il est de 100 W. Vérifier ensuite ce que la machine demande réellement, un ordinateur portable de 14 pouces se contentant rarement de plus de 65 W quelle que soit la source.
Le transfert plafonne autour de 40 Mo/s. C’est la signature exacte de l’USB 2.0. Le câble, le port ou le boîtier limite la liaison à 480 Mb/s. Il faut tester les trois séparément, en commençant par le câble, cause la plus fréquente et la plus rapide à écarter.
L’écran s’affiche puis clignote ou perd sa fréquence. La liaison vidéo fonctionne mais sa marge est insuffisante : câble passif trop long, définition et fréquence au-delà de ce que les voies allouées permettent, ou basculement en deux voies parce qu’un périphérique USB 3 a été branché sur la même station. Baisser la fréquence de rafraîchissement d’un cran suffit en général à confirmer le diagnostic.
